Lampa przednia LED zakłóca licznik SIGMA

[mique]

Bry!
Mam licznik SIGMA 1609 STS - z funkcją kadencji (bardzo pożyteczna sprawa i to nie koniecznie dla sportowców, w trekingu też się przydaje) i bezprzewodową komunikacją pomiędzy sensorami prędkości i kadencji, a urządzeniem właściwym.
Licznik prawie fajnie działał, prawie tzn, że taka renomowana firma jak SIGMA w urządzeniu za 200 zł mogła się bardziej wysilić na jakość, ale to pomińmy, więc przyjmijmy że licznik działał prawidłowo.
Dopóki nie zainstalowałem przedniej lampy LED firmy BM czy jakoś tak, z podtrzymaniem, zasilanej z dynama w piaście Schimano. Lampa też niczego sobie, z gatunku tych lepszych i droższych.
No i jest tak, że jak włączę tę pierońską lampę, to w liczniku przestaje działać pomiar prędkości, tzn zostaje zerwana komunikacja między sensorem prędkości a licznikiem. Kadencja działa prawidłowo.
Podejrzewam, że te dziadostwo wzajemnie się zakłóca (no ta bene, nie spełnia unijnej dyrektywy o kompatybilności elektromagnetycznej, więc jest wprowadzone na rynek UE nielegalnie).
Mam pytanie, ma ktoś jakiś pomysł , jak zaradzić temu problemowi? Mam szczątkowy zarys wiedzy o elektronice, próbowałem już sztuczek z pierścieniem ferrytowym lub dodanie kondensatorka filtrującego 100 nF na przewodzie zasilającym z dynama, ale to nie pomaga.
pozdrawiam

[globalbus]

ja bym kupił izolowany przewód od dynama (jeśli to on zakłóca, są takie w oplocie z folii aluminiowej) lub starał się wyizolować elektomagnetycznie sterownik lampki, prawdopodobnie to on bruździ w eter.

Podejrzewam, że te dziadostwo wzajemnie się zakłóca (no ta bene, nie spełnia unijnej dyrektywy o kompatybilności elektromagnetycznej, więc jest wprowadzone na rynek UE nielegalnie).

Kompatybilność elektromagnetyczna to zazwyczaj jest bujda na resorach, zwłaszcza jeśli chodzi o kompatybilność tak mało emitujących promieniowania rzeczy jak licznik rowerowy.

[worek_foliowy]

Mógłbyś spróbować owinąć całą lampkę folią i zobaczyć co się stanie.

[pajak]

Domyślam się, że masz DTS'a. Sigma chyba wymyśliła ten standard na złość rowerzystom
Na "dzień dobry" wymień baterię w czujniku.
Możesz jeszcze przesunąć lampkę tak, żeby nie przysłaniała linii licznik - czujnik.
Jak nie pomoże.. to jedyna możliwość to założenie czujnika na kabel. Zysk: bateria Ci nie padnie

[4gotten]

Miałem podobny problem ze swoja Sigmą 1009 STS i lampką B&M. Kontaktowałem się z producentem licznika i dowiedziałem się , że do bezprzewodowych nie pasują przewodowy zestaw: czujnik z podstawką. W moim przypadku lampka powędrowała na szczyt lemondki i od tej pory nie mam problemów. Czasem jedynie zawiesza się sam licznik. Jest to jednak na tyle irytujące, że wkrótce zamienię go na przewodową Sigmę 1609.

[mique]

ja bym [ciach] starał się wyizolować elektomagnetycznie sterownik lampki, prawdopodobnie to on bruździ w eter.

To jest  chyba najwłaściwsze postępowanie. Spróbuję rozkminić układ wewnętrzny lampki, i coś odfiltrować kondensatorami ewentualnie wstawić jakiś dławik np z filtru ADSL.

Kompatybilność elektromagnetyczna to zazwyczaj jest bujda na resorach, zwłaszcza jeśli chodzi o kompatybilność tak mało emitujących promieniowania rzeczy jak licznik rowerowy.

Tutaj podejrzewam raczej lampkę, że sieje harmonicznymi o częstotliwości komunikacji licznika z sensorem, co nie zmienia faktu, że "kompatybilność elektromagnetyczna to zazwyczaj jest bujda na resorach"

Mógłbyś spróbować owinąć całą lampkę folią i zobaczyć co się stanie.

Lampka oryginalnie jest w korpusie ze stopu Al.

Na "dzień dobry" wymień baterię w czujniku.
Możesz jeszcze przesunąć lampkę tak, żeby nie przysłaniała linii licznik - czujnik.
Jak nie pomoże.. to jedyna możliwość to założenie czujnika na kabel. Zysk: bateria Ci nie padnie

Od wymiany bateryjki zacząłem, robiłem to kilkakrotnie, i nie pomagało.
Lampka nie przesłania linii licznik - czujnik. Jest z boku obok licznika na kierownicy.
Do liczników z czujnikami bezprzewodowymi nie ma możliwości podłączenia przewodowych- brak zacisków. Tym bardziej, że mam też pomiar kadencji, więc musiałbym mieć 4 zaciski.

Czasem jedynie zawiesza się sam licznik.

No więc właśnie o to chodzi, że zawiesza się licznik. W ogóle te bezprzewodowe urządzenia to przeważnie o kant czterech liter roztrzaskać. Co ja się nawalczyłem ze stacjami meteo z sensorami radiowymi, to moje

Dobrze, stawiam sprawę tak, że jak znajdę chwilę czasu, to rozbiorę lampkę, i będę medytował nad jej układem, może wrzucę temat na elektroda.pl

[dracorp]

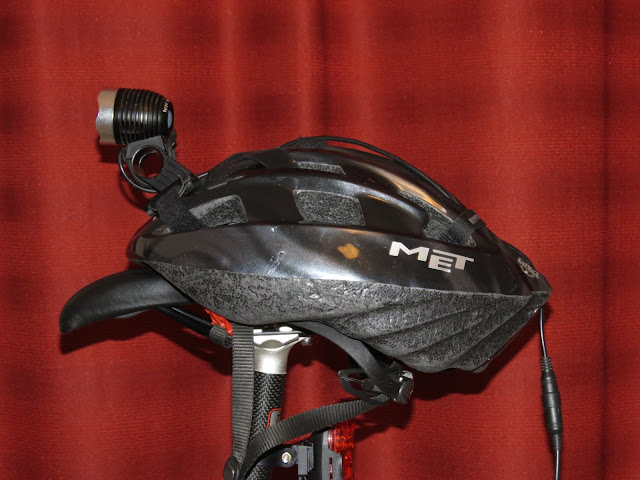

Ja mam lampkę MagicShine MJ-808 która zakłóca licznik bezprzewodowy Sigmy. Ta sama lampka już nie zakłóca Polara. Próbowałem ekranować, tak na szybko, ale nic nie dało. Fakt że nie wpiąłem się w zasilanie. Częściowym rozwiązaniem okazał się dodatkowy przewód od zasilania obwinięty wokół górnej rury. Wówczas lampka nie zakłócała licznika. Wczoraj dostałem zamocowanie do kasku i dzisiaj postaram się sprawdzić w terenie:

[mique]

Ha! Myślałem, że tylko ja mam taki kłopot, a tu widzę, że to globalny problem

[pajak]

Do liczników z czujnikami bezprzewodowymi nie ma możliwości podłączenia przewodowych- brak zacisków. Tym bardziej, że mam też pomiar kadencji, więc musiałbym mieć 4 zaciski.

A jesteś tego na 100% pewien? I przekonasz moją 2209 że jednak nie ma pokazywać prędkości z "kabelka"?

Na podstawce masz piny do "odczytu" impulsów z czujnika prędkości (na kabelku). Jednocześnie służy to do detekcji roweru ("1" czy "2"). DTS nie maja identyfikatorów nadajników (tylko ich profil), więc także w radiowych piny są konieczne. STS ma identyfikatory.. ale są olewane w "słabszych" licznikach (tylko zapamiętuje na początku jazdy i później czyta tylko z niego), selekcja też tylko przez piny.

Kadencja nie ma pinów, musi być radiowo.

[rdklstr]

Na youtubie jest jakiś filmik, którego autor mówi, że tanie, tudzież chińskie, lampki ledowe wywołują zakłócenia elektromagnetyczne, co udowadniał, włączając takową w czasie audycji radiowej i wywołując szumy.

[ Invalid YouTube link ]

[dracorp]

@rdklstr autoreklama Osram.
Wczoraj jeździłem z lampką na kasku i powiem, że jest dobrze. Wygląda to dziwnie, niczym dziwna imitacja czapli ale super się sprawdza. Licznik już nie jest zakłócany a dodatkowo mogę sobie oświetlać co chcę.
Niby mam czołówkę ale ją nie udało mi się sensownie zamocować na kasku.

[mique]

Rozebrałem tę lampkę, i okazuje się, że LED jest zasilana z przetwornicy impulsowej. LED wymaga odprowadzania ciepła, więc aluminiowa pokrywka na górze lampki służy za radiator. A ponieważ posiada elektryczne połączenie z LED, to można stwierdzić, że działa jak antena nadawcza, a cała lampka robi za małą radiostację i sieje równo harmonicznymi
Licznik jest blisko lampki, nie mam innej możliwości montażu lampki jak na kierownicy.
Będę kombinował ze zgaszeniem najwyższych częstotliwości lampki jakimś kondensatorem, jak się uda, to dam znać.

[mique]

No, wygląda na to, że uporałem się z problemem.
Po serii eksperymentów doszedłem do rozwiązania polegającego na wstawieniu w obwód zasilający dławika ferrytowego. Dławik, wykonany z 20-30 zwojów przewodu 0,5 mm2 (takiego samego, jak oryginalny do lampki) nawiniętych na pierścień ferrytowy o średnicy zewnętrznej 28 mm (pierścień pozostał mi z uszkodzonego zasilacza domofonu Laskomex, ale może być podobny osiągalny w internecie) jest włączony w przewód "fazowy" zasilania lampki (tylko ten przewód, drugi przewód "masa" pomija dławik).
Dławik znajduje się w miarę możliwości jak najbliżej lampki, a odcinek przewodu pomiędzy lampka a dławikiem jest ekranowany, ekran podłączyłem do masy. Aby ułatwić sobie życie, to nie wymieniałam oryginalnego przewodu, tylko nasunąłem na niego sam ekran "odzyskany" z innego ekranowanego kabla. Od biedy można przewód owinąć folią aluminiową i podłączyć ją do masy, ale fachowo ani estetycznie to nie będzie wyglądać.



Podejrzewam, że jakby dobrze pokombinować z gotowym filtrem ADSL do telefonów stacjonarnych na linii z internetem, to też by się udało.
Przy okazji: eksperymentowanie z kondensatorami nie powiodło się. Podobnie jak przeplatanie całego dwużyłowego kabelka do lampki przez pierścień.
Powodzenia!

[wikrap1]

Warto by teraz "zajrzeć" oscyloskopem, czy nie pojawiają się szpilki napięcia, które mogły by uszkodzić lampkę( szczególnie przy dużych prędkościach) Wskazane byłoby założenie jeszcze kondensatora np. 1000 mikro za tym dławikiem.

[aard]

Lampa przednia LED zakłóca licznik SIGMA

Ech, sigma, sigma...
