Przerzutka deore lx - zgubiony element

[Turysta]

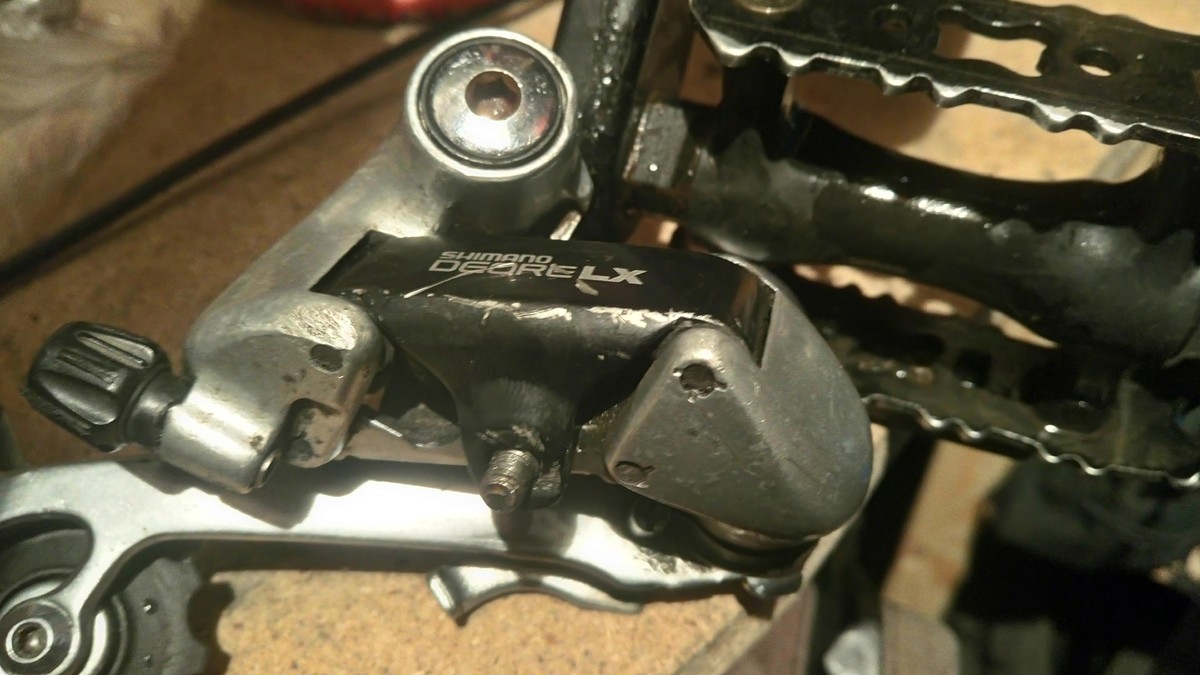

Przy demontażu przerzutki ze starego roweru musiałem zgubić element przerzutki, bo najwyraźniej czegoś tu brakuje:



Ktoś mi podpowie, co zgubiłem? Jak wygląda element mocujący linkę? Skąd go wziąć?
W ostateczności zastąpię nakrętką z podkładką...

[wojtek]

Dwa elementy: nakrętka i blaszka (grubość 2mm ?), która utrzymywała linkę. Do zastąpienia czymś podobnym.

[Turysta]

A głowę bym dał, że zastępując przerzutkę Acera tą właśnie, pozbyłem się konieczności wożenia kluczyka.
I że od tego momentu wszystko załatwiały mi już imbusy...

[4gotten]

Może podpasuje nakrętka na imbus w stylu takiej, która mocuje klocek w hamulcach V-brake?

[Król Julian]

Spoko. Daj taki układ. Podkładka "zębata" + nakrętka + podkładka + podkładka. A to wszytko na śrubie imbusowej. Śruba wejdzie w gwint w korpusie. Nakrętka się zablokuje na podkładce zębatej. Pomiędzy podkładkami ściśniesz linkę. Oczywiście w ramach lotu na Marsa pierwszą podkładkę dasz większą i wygniesz jej krawędź na zewnątrz. Zewnętrzną podkładkę dasz mniejszą aby weszła pod to wygięcie. Rzeźbienie to podnieta.
edit
właściwie to zrezygnuj z podkładki zębatej i nakrętki. Powinno dać radę na samych podkładkach. Możesz dać grubą lub dwie dla stabilności. Zyskasz 2 gramy na masie. Problem,czy się nie będzie obracać w czasie dociągania. Zatem "zębatą" od spodu.

[worek_foliowy]

Ktoś mi podpowie, co zgubiłem? Jak wygląda element mocujący linkę? Skąd go wziąć?
W ostateczności zastąpię nakrętką z podkładką...

Wygląda tak samo jak nakrętka od klocków do v-brake, tylko o rozmiar mniejsze.. Skąd wziąć? Połam jakąś przerzutkę..

[m.arek]

Mam gdzieś taką blaszkę.   Podjedziesz?

[Turysta]

Poszedłem za radą Worka i znalazłem starą przerzutkę, w której była i nakrętka i blaszka.
Dzięki za pomoc.

P.S. Nakrętka od hamulca v-brake o jeden rozmiar za duża.

[średni]

Najwyższa pora na apgrejd

[Turysta]

Upgrade jest planowany, ale w swoim czasie.
