Korba HTII - do czego te elementy?

[Turysta]

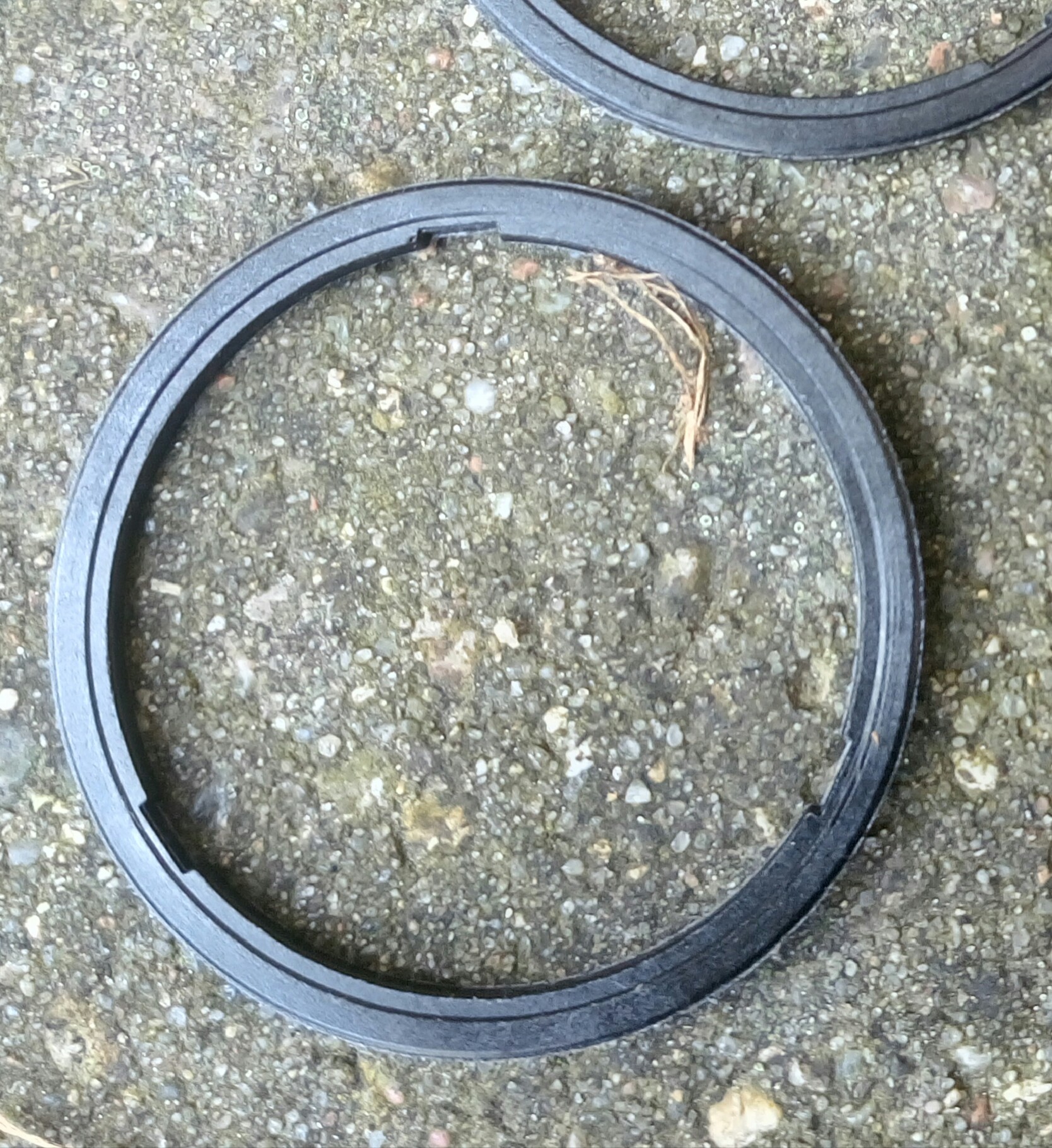

Kupiłem sobie korbę Alivio na HTII FC-M4050 i w pudełku były trzy takie plastikowe pierścienie:



Do niczego mi to nie pasuje, a w instrukcji też nic nie znalazłem.
Mam to gdzieś zamontować? Gdzie?

[Król Julian]

To są uszczelniacze oraz dystanse, które pozwalają ustawić odległość przednich tarcz od mufy suportu. Po stronie lewej dajesz jeden - uszczelniacz. Po stronie napędowej jeden lub więcej. U mnie są dwa po stronie napędowej. Wkręcasz je między miski a mufę.

[Turysta]

Między miski a mufę dałem podkładki, które były w komplecie z suportem. Były solidniejsze i bez żadnych żłobień.
Po kilku przymiarkach wyszło że te plastiki pasują chyba między korbę a suport, ale po co aż trzy?

[Turysta]

OK, dzięki, ten schemat widziałem, ale jakoś mnie to nie przekonuje - te pierścienie są takie cherlawe i zupełnie inne niż te dostarczone w komplecie z suportem. Wyżłobienie pasuje do korby - między nią a prawą miskę suportu, ale nie założyłem, bo za bardzo odsunąłbym zębatki od ramy.
Na razie poleżą sobie w woreczku.

[kolega_na_fullu_;-)]

A grube są? Mogą to być zapasowe "zaślepki" do łożysk.

[Borafu]

Dotknął cię syndrom ucznia zegarmistrza.
Jak byś tego zegara nie składał, zawsze jakiś trybik zostanie

[fikołek]

Ogólnie piszą,że to jednak podkładki pod łożyska.

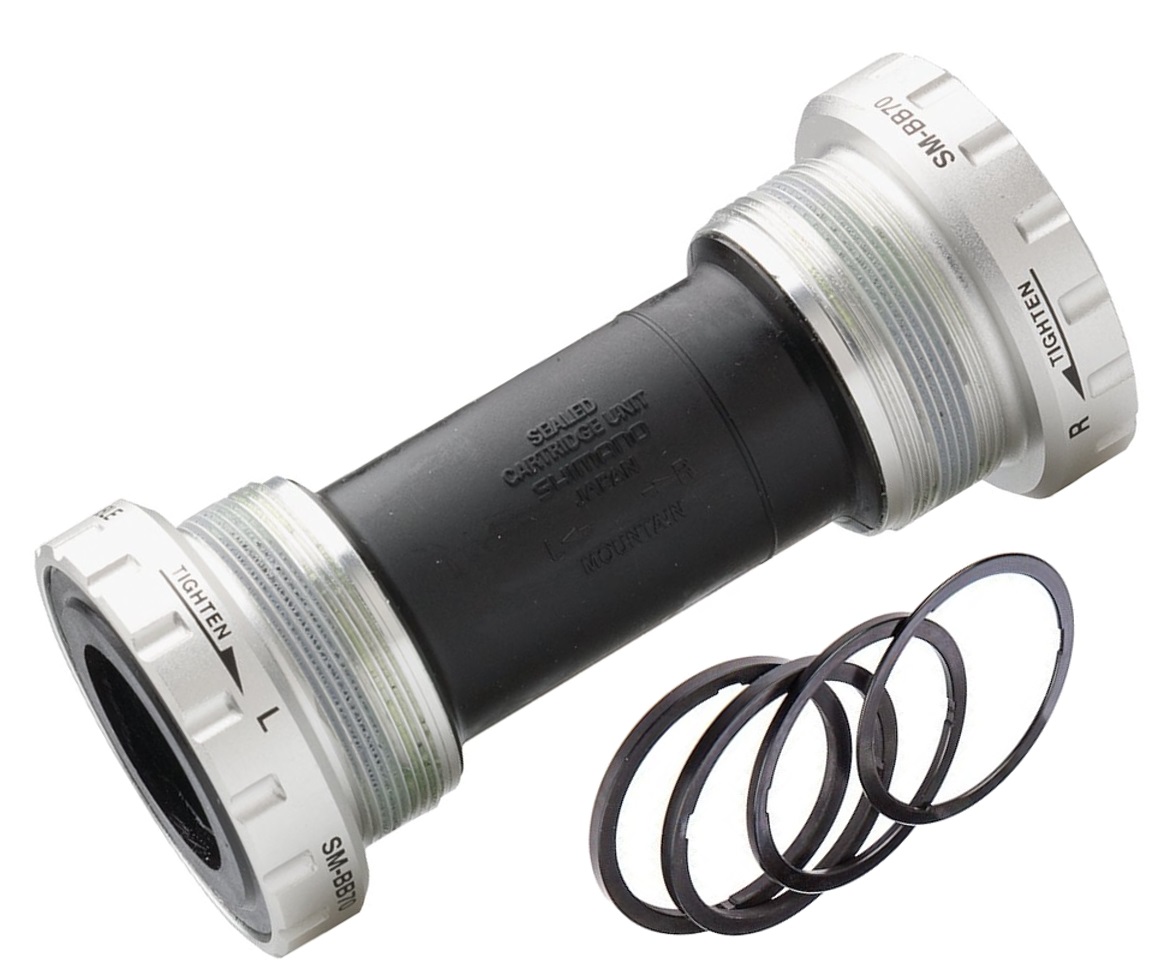

Zajrzałem  do pudełka z nowym suportem BB-70 HTII i tam mam 4 podkładki dystansowe pod łożyska z tym złobieniami.

[Turysta]

Ostatni wpis (a zwłaszcza zdjęcie) mnie przekonał.
Czyli w porządku, że leżą sobie w woreczku.
Dziękuję za pomoc.

[Alek]

Czyli w porządku, że leżą sobie w woreczku.

Masz support 68 cz 73mm?

[Turysta]

68

[Alek]

No to nie w porządku. Musisz dołożyć podkładek - zerknij tu: https://media.canyon.com/download/manuals/Manual_SM_BB_90_EN.pdf

[Turysta]

Dołożyć więcej niż te trzy, które już dołożyłem?

Między miski a mufę dałem podkładki, które były w komplecie z suportem.

[Alek]

No to już nie wiem. Przed chwilą napisałeś że leżą sobie w woreczku

[Turysta]

Ależ wszystko napisałem: w woreczku leżą sobie te, które były w komplecie z korbą i o które pytałem, bo nie wiedziałem, co z nimi zrobić.
Zamontowałem te, które były w komplecie z suportem.

[Alek]

Przepraszam, dalem dzisiaj w palnik (100km / 3000m) i slabo kojarze
